■背景概述

光纖激光器（Fiber Laser）是指用摻稀土元素玻璃光纖作為增益介質的激光器，在泵浦光的作用下光纖內極易形成高功率密度，造成激光工作物質的激光能級“粒子數反轉”，當適當加入正反饋回路，構成諧振腔，便可形成激光振蕩輸出。

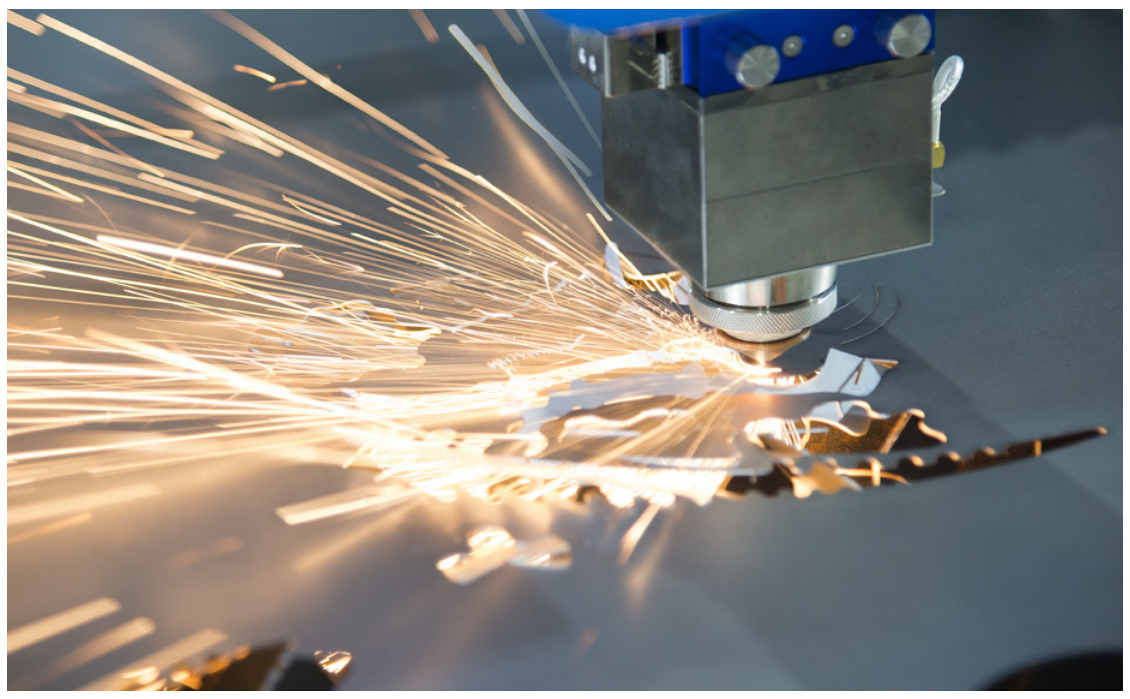

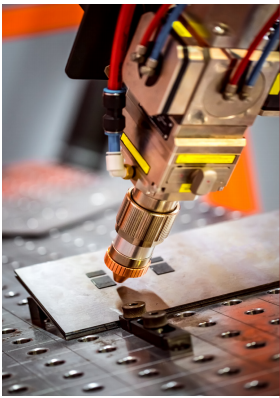

光纖激光器具有光束質量好、能量密度高、電光轉換效率高、散熱性好、結構緊湊、免維護、柔性傳輸?shù)葍?yōu)點，廣泛應用于雕刻、打標、切割、熔覆、焊接、表面處理等材料加工領域。
主要部件包括LD泵浦源、特種光纖、光纖耦合器、激光功率合束器、聲光調制器、光纖隔離器、激光功率傳輸光纜組件等。

■客戶需要解決什么問題

光纖激光器的各個模塊是由光纖連接的，在輸出激光的過程中，過高的溫度會導致設備的使用壽命降低，甚至直接引起設備起火，為了保證光纖激光器的安全運行，需要解決以下幾個問題：

◆如泵源溫度不能超過45℃，出廠前需要對泵源做出廠檢測；

◆合束器幫助激光器實現高功率輸出，大功率的合束器需要強制冷卻，出廠前要對合束器逐一做來料熱像檢測；

◆光纖焊接點溫度過高會加速老化，需檢測整段光纖尤其是光纖熔接點溫度；

◆在光纖來料檢測中，需檢測光纖本體的鍍膜是否完好

■當前的解決方案及弊端
1. 使用熱電偶測溫很準確，但只能測試點或幾個點的溫度，無法捕捉高溫點，并且熱電偶存在溫度慣性，采集的溫度與實際溫度有滯后；
2. 紅外測溫槍使用方便，但不能同時測試多個點，被測溫的部位很小，溫度會被平均，不能高效直觀地看到問題點。
■FOTRIC解決方案
光纖激光器的整體電-光效率為30%~35%，有些可達到40%，大部分能量以熱能形式耗散掉，針對光纖激光器的光纖焊點、耦合點等各個廠家都有嚴格的規定，如最高不能超過45℃。若超過設定的最高溫度，將影響光纖激光器的品質和使用壽命，甚至在長時間使用中，光纖激光器發生自燃，引發事故。

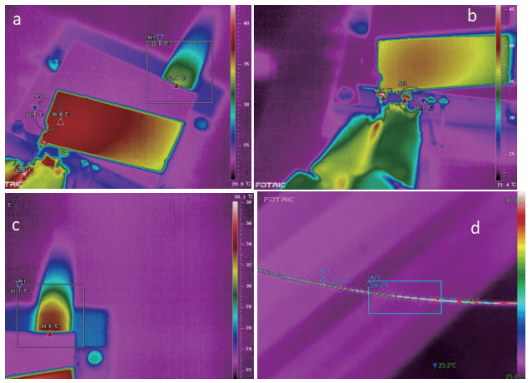

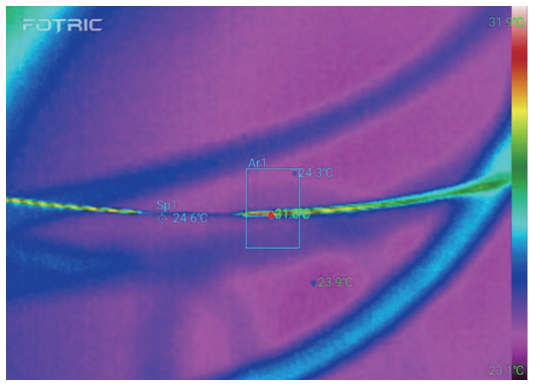

01激光器焊點質檢
在生產和研發中都需要關注焊點與設備的溫度。以生產為例，一臺功率在1000瓦的設備生產一般要50小時左右，上面有7~8個焊點，在恒溫25℃的環境中測試，設備功率從100、200、300逐級增加到1000瓦最大功率。使用熱像儀監測所有點的溫度，可以精準測溫，及時知曉溫度值是否在正常范圍內。

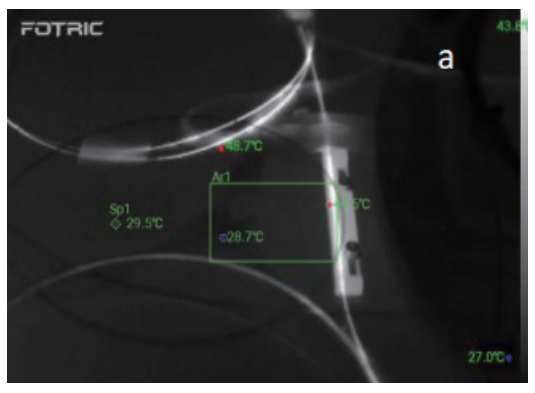

02檢測合束器
光纖激光器存在較大的光功率損耗，大功率的合束器需要強制冷卻，光纖激光器廠家會在合束器出廠前，使用紅外熱像儀對合束器逐一做來料檢測，使用FOTRIC熱像儀可以精準檢測殼體溫度、端（泵浦端）/出端光纖溫度等，避免不合格的合束器影響激光器的整機質量。

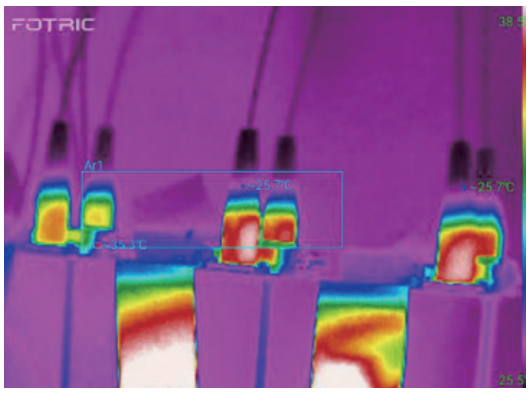

03泵浦源質量檢測
泵浦的整體電-光轉換效率約40%，有些能達到50%，發熱量很大，而溫度直接影響芯片輸出的激光波長，使用FOTRIC熱像儀對泵浦源進行殼體、電源管腳焊點、尾套、尾纖等溫度檢測，保證整體質量，降低被退貨的概率。

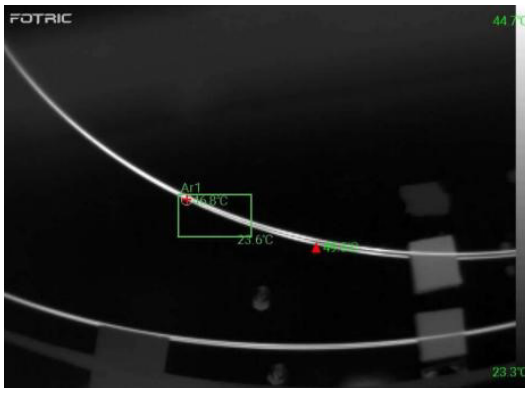

04檢查鍍膜破損
光纖來料檢測時用激光器打入激光，如果有鍍膜破損的地方會漏光產生高溫，使用FOTRIC熱像儀就可以快速查看整個光纖表面是否有鍍膜破損的情況，確定設備的缺陷點，提高檢查效率，保障設備的安全。

05激光反射保護驗證檢測
高品質的光纖激光器需具備反射保護機制，光纖激光器在出廠前會進行模擬測試，反向輸入一定功率的激光，反射保護測試中各部件的溫度原則上都不能超過45℃，其中紅外熱像儀是確保其品質的有效檢測手段。

■優 勢
● FOTRIC熱像儀不接觸光纖和模塊，測量方便，不影響被測物體的正常運作；
● FOTRIC熱像儀采集整個畫面的溫度點，自動捕捉全屏或區域最熱點，可以直觀看到問題點，高效率無盲區的查找問題；
● FOTRIC熱像儀滿電情況下使用時間可達10小時，完全滿足生產測試使用；
● FOTRIC熱像儀可連接電腦，配合AnalyzIR專業軟件變身為在線熱像儀，搭配實驗臺或三腳架可以監測整個過程，并且可以生成溫度時間曲線，便于研發分析。
